Come verificare se una pesa funziona: il test degli angoli

La precisione dei sistemi di pesatura industriale rappresenta un elemento determinante per l’efficienza di qualunque contesto produttivo o logistico. Un errore sistematico, anche di lieve entità, genera perdite economiche costanti nei processi di vendita o acquisto e frequenti contestazioni sulle merci movimentate. Una mancata accuratezza metrologica mina direttamente la conformità normativa vigente richiesta dagli standard qualitativi e legali.

È necessario tracciare una distinzione netta tra la verifica periodica metrologica di legge e i controlli interni di routine. Mentre la verifica legale compete a organismi accreditati tramite l’apposizione di contrassegni ufficiali, le verifiche interne costituiscono procedure preventive quotidiane. L’azienda CCBB Installazione e assistenza sistemi di pesatura industriale supporta gli stabilimenti nell’implementazione di questi protocolli diagnostici, utili per intercettare guasti prima che sfocino in costosi fermi impianto.

Tra le varie verifiche eseguibili in autonomia, il controllo dell’eccentricità, noto comunemente come test degli angoli, costituisce la prova più rapida ed esaustiva per verificare la stabilità strutturale ed elettronica dello strumento.

Che cos’è il test degli angoli e perché è fondamentale

Il test degli angoli verifica che la piattaforma restituisca la stessa identica misurazione a prescindere dal quadrante in cui viene posizionato il materiale. In condizioni ordinarie, carrelli elevatori e transpallet non depositano quasi mai bancali e contenitori nel centro geometrico perfetto del piatto di pesatura.

Se il sistema di pesatura presenta componenti usurati o uno sbilanciamento del segnale, qualunque pesata decentrata produrrà scostamenti gravosi. Attraverso questo controllo preliminare, i tecnici di CCBB Installazione e assistenza sistemi di pesatura industriale riescono a evidenziare le alterazioni prima che compromettano l’intero ciclo di spedizione.

La regola del carico: perché serve almeno un quarto della portata massima

Per eseguire una verifica attendibile è necessario utilizzare una massa adeguata e non un contrappeso qualsiasi. La prassi tecnica e la norma UNI EN 45501 impongono l’uso di una massa pari ad almeno un quarto della portata massima per strumenti dotati di più punti di supporto.

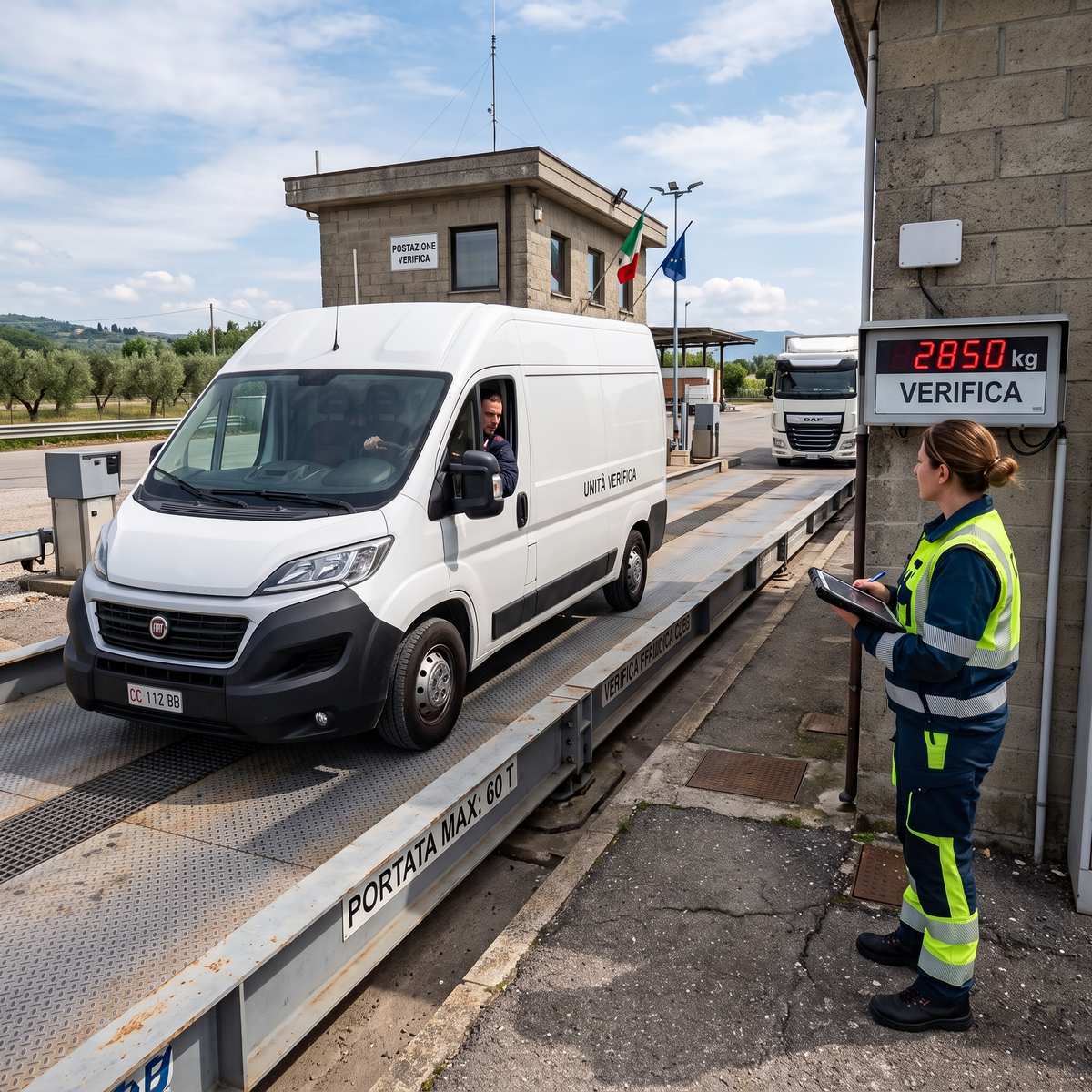

Nel caso pratico di una pesa a ponte con portata di 60.000 kg, la prova impone carichi noti di almeno 15.000 kg su ciascun settore. Su una bilancia da pavimento con portata pari a 2.000 kg a quattro appoggi, la massa minima richiesta su ogni angolo corrisponde a 500 kg certificati. L’impiego di una zavorra inferiore non sollecita a sufficienza i supporti elastici, nascondendo snervamenti strutturali o microfratture invisibili a vuoto.

Punti di appoggio: differenze tra celle di carico e leve meccaniche

Le cause alla base dell’errore d’angolo variano considerevolmente in relazione alla tecnologia costruttiva dell’impianto in esame. Nelle configurazioni elettroniche il punto di appoggio coincide con un trasduttore estensimetrico, mentre nei modelli meccanici tradizionali poggia su un coltello in acciaio temprato posizionato sopra una bronzina.

Nelle celle di carico l’anomalia si manifesta tipicamente come sbilanciamento del segnale in millivolt o variazione della resistenza elettrica interna. Negli impianti a leve, il problema si traduce invece in attrito meccanico, consumo del filo del coltello o accumulo di residui all’interno delle sedi di rotolamento. Le cause più diffuse negli impianti elettronici riguardano infiltrazioni di umidità, ossidazione dei morsetti o scatole di giunzione disallineate.

Nelle strutture a cinematica meccanica o mista, i disallineamenti derivano dal consumo asimmetrico dei fulcri, da deformazioni del telaio di rinvio o da sporcizia indurita. Il team di CCBB Installazione e assistenza sistemi di pesatura industriale interviene su ambedue le tecnologie, effettuando sia l’equalizzazione su junction box digitali, sia la revisione e sostituzione delle parti di contatto usurate.

Procedura passo dopo passo per il controllo interno

Per eseguire correttamente il controllo di eccentricità in azienda, gli operatori devono attenersi a una precisa successione di controlli operativi:

1. Eseguire la pulizia preliminare rimuovendo materiale compattato, sassi e polveri presenti sotto i bordi del piatto e nelle vicinanze dei tiranti oscillanti.
2. Verificare che a piattaforma vuota l’indicatore mostri uno zero stabile prima di posizionare il carico.
3. Collocare la massa calibrata sul primo punto di appoggio attendendo la corretta stabilizzazione del display per registrare il dato.
4. Ripetere il posizionamento in sequenza sul secondo, terzo e quarto angolo annotando meticolosamente i singoli valori rilevati.
5. Rimuovere completamente il peso per accertare che lo strumento ritorni a zero senza evidenziare difetti di isteresi.
6. Confrontare le quattro misurazioni verificando che la differenza tra il dato più alto e quello più basso non superi l’errore massimo tollerato ammesso per la classe metrologica della bilancia.

La corretta esecuzione di questa sequenza garantisce una mappatura fedele della risposta elastica del telaio, segnalando tempestivamente allentamenti dei fissaggi o derive delle celle.

Diagnosi delle anomalie: cosa fare in caso di errore

Quando il test evidenzia una deviazione rilevante in uno specifico quadrante, l’origine dell’errore può essere di natura meccanica oppure elettrica. Frequentemente il problema dipende da una torsione del telaio che impedisce al carico di gravare in maniera ortogonale sulla cella, oppure da piedini non perfettamente regolati a bolla.

Un’altra causa frequente è legata alla presenza di materiale estraneo compattato sotto la struttura, capace di bloccare parzialmente la flessione naturale del punto di carico. In alternativa, il guasto risiede all’interno della cella stessa, dove il ponte di Wheatstone potrebbe aver subito una deformazione plastica irreversibile dovuta a sovraccarichi dinamici accidentali.

Anche la scatola di giunzione risente di ossidazioni interne provocate da umidità o condensa, con conseguente alterazione dei potenziometri di equalizzazione. Sebbene pulizia e controlli visivi siano gestibili dal personale di fabbrica, gli interventi invasivi di calibrazione empirica peggiorano quasi sempre il disallineamento complessivo.

Il supporto di CCBB nell’identificazione e risoluzione dei guasti

Nel momento in cui la discrepanza rilevata supera i limiti tollerati, l’intervento rapido di personale specializzato permette di risolvere il difetto senza prolungare i tempi di fermo impianto. La ditta CCBB Installazione e assistenza sistemi di pesatura industriale mette a disposizione operatori esperti e strumentazioni avanzate per ripristinare il corretto funzionamento di ogni tipo di bilancia o pesa a ponte.

Le attività diagnostiche e di ripristino comprendono:

• Diagnosi strumentale delle singole celle mediante simulatori elettronici dedicati e verifiche dell’isolamento ohmico.
• Equalizzazione di precisione della scatola di giunzione o bilanciamento dei canali digitali multicanale.
• Revisione, riallineamento e ricambio di coltelli, bronzine e leveraggi di snodo negli impianti meccanici.
• Controlli di taratura mediante masse campione certificate con ripristino dei parametri metrologici ottimali.

Grazie all’ampia dotazione di ricambi originali e alla competenza sul campo, i tecnici di CCBB Installazione e assistenza sistemi di pesatura industriale garantiscono ripristini conformi ai massimi livelli di precisione operativa.

Conclusioni

Il test degli angoli costituisce uno strumento diagnostico insostituibile per garantire che i pesi registrati corrispondano sempre alla realtà, tutelando la redditività e la trasparenza commerciale dell’azienda. Eseguire periodicamente questo controllo permette di individuare i principi di guasto prima che si trasformino in blocchi produttivi.

Se la tua bilancia o pesa a ponte mostra scostamenti anomali o un comportamento instabile sui singoli punti d’appoggio, contatta immediatamente il team di CCBB Installazione e assistenza sistemi di pesatura industriale per una verifica metrologica sul campo.
