Come trasformare una pesa meccanica in elettronica a celle

Modernizzare un impianto di pesatura industriale obsoleto non richiede necessariamente la demolizione della piattaforma o la ricostruzione completa delle opere murarie. Negli impianti industriali, nella logistica, nelle cave e nei consorzi agricoli risultano tuttora operative numerose pese a ponte meccaniche a leve. Tali strutture presentano spesso una carpenteria metallica o in calcestruzzo armato in condizioni eccellenti, ma risultano fortemente penalizzate da catene cinematiche soggette a usura, attriti continui e progressive dispersioni di precisione.

La conversione o revamping elettronico rappresenta la soluzione ingegneristica più efficiente per recuperare la robustezza strutturale esistente, abbattere le spese di manutenzione e integrare il sistema nei flussi digitali di fabbrica e logistica. L’azienda CCBB Installazione e assistenza sistemi di pesatura industriale si occupa da decenni di queste operazioni sul campo, garantendo interventi precisi e conformi a tutti i requisiti di legge.

Perché convertire una pesa meccanica a leve

Il principio di funzionamento delle pese a ponte meccaniche tradizionali si fonda su un complesso cinematismo di leve primarie e secondarie, tiranti, coltelli prismatici e cuscinetti oscillanti in acciaio temprato. Questo sistema trasmette la forza peso dalla piattaforma al dispositivo indicatore, storicamente costituito da una colonna a quadrante graduato oppure da un cursore a bilanciere. Con il trascorrere degli anni, l’azione combinata di umidità nella fossa, polveri abrasive, detriti, sbalzi termici e carichi dinamici genera severe criticità sia strutturali che funzionali.

L’usura localizzata su lame e coltelli altera i bracci di leva originari, producendo errori sistematici di non linearità geometrica che compromettono l’affidabilità delle pesate. Parallelamente, la perdita di scorrevolezza nei fulcri crea attriti e marcata isteresi meccanica, determinando deviazioni significative tra il ciclo di salita del carico e il ciclo di discesa. Questa condizione impedisce la ripetibilità della misura e causa continue contestazioni sui quantitativi registrati.

Il cinematismo a leve risente pesantemente delle minime variazioni microclimatiche all’interno della fossa, rendendo frequenti i blocchi operativi durante i controlli metrologici periodici. La pulizia e la lubrificazione della leverite comportano inoltre spese di manutenzione costanti e rischi per il personale negli spazi confinati. La trasformazione in un sistema elettronico rimuove definitivamente queste dispersioni di forza, assicurando accuratezza di misura costante, rapidità di transito e continuità operativa.

Le due metodologie di trasformazione a confronto

Nello studio di fattibilità tecnica preliminare si analizzano due diverse opzioni di intervento: la trasformazione integrale a celle multiple, solitamente a sei celle di carico, oppure l’ibridazione a cella singola collocata sul tirante di risalita. La trasformazione integrale a sei celle di carico costituisce la scelta d’eccellenza per garantire le migliori prestazioni, un’elevata affidabilità nel tempo e la totale cancellazione dei guasti meccanici. Questa opzione permette di valorizzare la carpenteria esistente convertendola in uno strumento moderno e robusto.

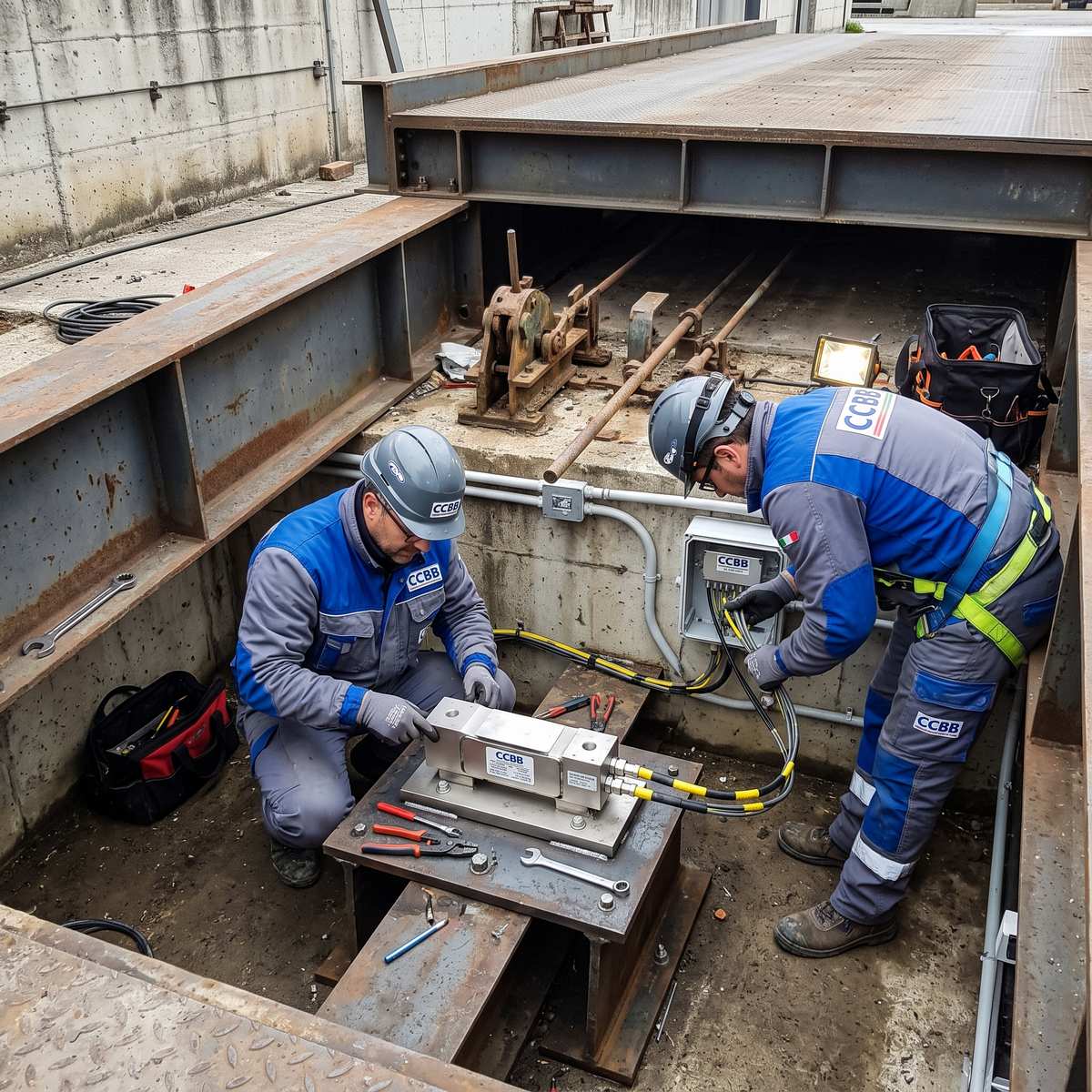

Il piano operativo standard prevede la rimozione integrale di leve oscillanti, coltelli, selle e tiranti presenti all’interno della fossa. La piattaforma viene quindi svincolata dal cinematismo originario e posizionata direttamente sui nuovi punti di appoggio strumentati. Si effettua prima un rilievo puntuale delle travi principali di orditura e delle fondazioni. Laddove le geometrie lo consentono, la ripartizione su sei celle di carico assicura una gestione ottimale della flessione dell’impalcato e dei carichi per asse dei veicoli industriali.

I tecnici rilevano con precisione le quote altimetriche e planimetriche degli appoggi per realizzare piastre di adattamento in acciaio su misura. Vengono installati kit di montaggio autocentranti, come coppe sferiche o elementi elastomerici, assieme a vincoli oscillanti calibrati contro le violente spinte orizzontali scatenate dalle frenate dei camion. La portata di ogni singola cella viene calcolata sommando la tara della piattaforma al carico massimo utile, applicando margini di sicurezza per prevenire rotture da shock dinamico.

La seconda opzione consiste nell’ibridazione con cella singola montata sul tirante che risale verso la colonna a quadrante. Il quadrante meccanico viene rimosso e sulla barra di trazione viene inserita una monocella a trazione o a compressione. Pur comportando un esborso iniziale contenuto e tempi di montaggio ridotti, questa via introduce limiti funzionali stringenti per qualsiasi attività produttiva continua.

I leverismi, i coltelli e i supporti oscillanti rimangono infatti all’interno della fossa, continuando a degradarsi a contatto con fango, umidità e ruggine. Qualsiasi attrito tra i fulcri meccanici altera la tensione del tirante, falsando la misura prima ancora che raggiunga il sensore. La necessità di pulizie periodiche, registrazioni di planarità e controlli della leverite resta del tutto invariata, rendendo questo approccio sconsigliato per impianti a regime continuo.

Scelta delle celle di carico: analogiche vs digitali

Nella trasformazione integrale dell’impianto, la tipologia tecnologica dei sensori scelti incide direttamente sull’affidabilità operativa a lungo termine. I trasduttori analogici convertono la deformazione meccanica in un segnale in millivolt estremamente debole, vulnerabile all’umidità e ai disturbi elettromagnetici presenti negli ambienti industriali. Le celle di carico digitali trasmettono invece una stringa numerica cifrata tramite bus di campo RS-485, azzerando qualsiasi interferenza lungo le tratte di collegamento.

Anche la diagnostica interna presenta differenze sostanziali tra i due standard costruttivi disponibili sul mercato. I sistemi analogici rilevano esclusivamente un’avaria generale del circuito, richiedendo verifiche manuali complesse con tester millivoltmetrici per individuare il singolo elemento difettoso. I sensori digitali consentono al terminale di monitorare costantemente ogni canale, segnalando in tempo reale anomalie di carico, scostamenti di tensione interna e variazioni termiche non coerenti.

L’equalizzazione degli angoli nei sistemi tradizionali viene svolta manualmente agendo sui trimmer resistivi posizionati all’interno della scatola di giunzione. Nei sistemi digitali la taratura angolare è interamente automatizzata dal software del terminale indicatore. Inoltre, l’impiego di celle in acciaio inossidabile con grado di protezione IP68 e IP69K garantisce l’impermeabilità anche in caso di allagamento temporaneo della fossa.

Strumentazione, divisioni e programmazione dell’indicatore

L’elettronica a bordo delle celle di carico dialoga direttamente con un terminale indicatore di peso digitale, programmato per convertire le letture dei sensori in dati visualizzabili e fiscalmente validi. La portata massima e la divisione di verifica vengono configurate rispettando la classe di precisione richiesta e le caratteristiche fisiche dei sensori installati. L’impostazione corretta della divisione consente una quantificazione precisa del peso senza incertezze durante i cicli di carico.

La calibrazione multi-punto prevede l’acquisizione del punto di zero, la linearizzazione su più gradini di carico e l’equalizzazione eccentrica degli angoli eseguita mediante masse campione certificate. Questa procedura garantisce che il valore rilevato rimanga identico a prescindere dal posizionamento del veicolo sulla superficie della piattaforma. I filtri digitali integrati nello strumento eliminano l’impatto delle vibrazioni provocate dalle raffiche di vento o dal transito di mezzi pesanti limitrofi.

La connettività esterna permette all’indicatore di integrarsi con display ausiliari per l’autista, semafori di corsia, lettori ottici o RFID e stampanti fiscali di cedolini. Il terminale dialoga agevolmente con le reti gestionali aziendali attraverso protocolli industriali moderni quali Ethernet TCP/IP, Modbus e Profinet. In questo modo i pesi lordi e le tare confluiscono istantaneamente nel software logistico senza richiedere trascrizioni manuali.

Normativa metrologica europea NAWI e verifica periodica

Quando una pesa a ponte viene impiegata per transazioni commerciali, determinazione di tariffe, pedaggi o perizie legali, l’intervento di conversione deve rispettare i requisiti previsti per gli strumenti per pesare a funzionamento non automatico. La Direttiva Europea 2014/31/UE stabilisce i parametri metrologici essenziali di conformità legale. Le pese a ponte industriali e per autocarri rientrano nella Classe di precisione III, dove il numero delle divisioni di verifica si attesta solitamente su tremila divisioni, ad esempio con portata di 60000 kg e divisione di verifica pari a 20 kg.

Sia le celle di carico sia l’indicatore elettronico devono possedere un certificato di omologazione OIML e un certificato di esame UE del tipo. Prima di procedere all’installazione, i tecnici verificano la compatibilità matematica dei componenti secondo la guida europea Welmec. Questo calcolo verifica che la frazione di errore consentita dalle celle e dall’indicatore, l’impedenza del circuito e il segnale minimo per divisione rimangano rigorosamente entro i limiti prescritti dalla norma armonizzata EN 45501.

La sostituzione dei leverismi con celle elettroniche costituisce una modifica metrologica sostanziale dell’impianto di pesatura. Al termine del montaggio meccanico ed elettrico si procede con le prove formali di legalizzazione:

1. Prove con masse campione: esecuzione dei test di linearità fino alla portata massima, prove di eccentricità sugli appoggi e verifiche di ripetibilità mediante zavorre mobili certificate.
2. Sigillatura metrologica: protezione degli accessi ai parametri di calibrazione tramite piombi fisici, etichette antimanomissione distruggibili o contatori elettronici non azzerabili registrati sul libretto metrologico.
3. Messa in servizio legale: esecuzione della valutazione di conformità per ristabilire l’idoneità dello strumento per gli usi commerciali regolamentati.

In Italia, la conformità metrologica nel tempo è disciplinata dal Decreto Ministeriale 93/2017, che impone una verifica periodica con cadenza triennale calcolata a partire dalla data dell’ultima legalizzazione. Il controllo periodico viene effettuato da organismi di ispezione accreditati da Accredia e autorizzati da Unioncamere. Ogni intervento di riparazione, modifica o ritaratura deve essere annotato sul libretto metrologico della pesa, documento ufficiale obbligatorio che il titolare deve conservare ed esibire agli organi di vigilanza.

Il servizio di revamping firmato CCB

La trasformazione di una pesa a bilico o a leve in una moderna pesa a celle digitali richiede competenze trasversali che spaziano dalla carpenteria metallica pesante alla metrologia legale applicata. Un calcolo approssimativo delle piastre di adattamento o un dimensionamento errato dei vincoli meccanici può generare carichi parassiti che compromettono irrimediabilmente la vita dei trasduttori. L’azienda CCB opera sul territorio con personale specializzato nella conversione, rigenerazione e certificazione legale di impianti di pesatura industriale.

Il protocollo operativo sviluppato da CCB segue un percorso strutturato per assicurare la perfetta riuscita del revamping:

• Sopralluogo preliminare e analisi dello stato di fatto: rilievo delle fondazioni, della planarità delle travi della piattaforma e verifica della portata originaria della carpenteria.
• Progettazione ingegneristica esecutiva: elaborazione dei disegni per le piastre di raccordo, selezione di celle di carico digitali IP68 e IP69K e calcolo di compatibilità metrologica Welmec.
• Smantellamento e installazione meccanica: asportazione totale delle leve usurate, pulizia dei nodi di appoggio, saldatura dei nuovi contrafforti e posizionamento dei kit oscillanti autocentranti.
• Cablaggio e configurazione elettronica: allacciamento delle linee digitali schermate, installazione del nuovo indicatore e parametrizzazione dei filtri contro le vibrazioni ambientali.
• Collaudo con masse campione e regolarizzazione metrologica: esecuzione delle prove metriche ufficiali, apposizione dei sigilli di sicurezza, compilazione del libretto metrologico e avviamento alle verifiche di legge.

Per valutare lo stato della vostra pesa meccanica e richiedere un piano tecnico di trasformazione a celle di carico, è possibile contattare gli specialisti di CCB attraverso i canali ufficiali sul portale ccb.it. L’esperienza maturata garantisce un recupero ottimale delle strutture esistenti, riducendo i tempi di fermo impianto e certificando la precisione di misura nel pieno rispetto delle norme vigenti.

Conclusioni

Il revamping elettronico di una pesa a ponte meccanica a leve rappresenta un investimento strategico ad alto rendimento economico. La rigenerazione consente di conservare le imponenti opere civili e le piattaforme metalliche esistenti, azzerando le manutenzioni dovute alla leverite usurata e introducendo i vantaggi delle celle di carico digitali di ultima generazione. L’adeguamento normativo alla Direttiva NAWI e al Decreto Ministeriale 93/2017 garantisce piena conformità legale per qualsiasi transazione commerciale.

L’azienda CCBB Installazione e assistenza sistemi di pesatura industriale si occupa, tratta e approfondisce ogni fase operativa del revamping, dalla progettazione delle piastre di adattamento fino al collaudo metrologico con masse campione certificate. Per rinnovare il vostro impianto di pesatura industriale con il supporto di tecnici esperti e abilitati, richiedete subito una consulenza dedicata:
